CST STUDIO SUITE

简介

CST STUDIO SUITE 是目前全球电磁兼容(EMC)仿真软件市场全面的解决方案, 提供完备的时域、频域全波算法和高频算法,是用于设计、仿真、优化电磁系统的 完备工具。

安装环境

序号

集群

平台

版本

位置

安装方式

1

hpckapok2

cpu

2023

/public/software/cst/CST_Studio_Suite_2023

厂商软件包

注意

目前只支持在cpuXeon6458分区工作。

使用方法

slurm作业提交

备注

以下为命令行解释,请勿直接复制运行,作业内容请保持与脚本作业目录一致。

基本命令解释:

# 激活环境
module load apps/cst                                #激活环境
cst_design_environment                              #启动cst命令

slurm作业脚本内容样例(singularity_job.sh):

#!/bin/bash
#SBATCH -J singularity_job              #作业名称
#SBATCH -p cpuXeon6458                  #提交的工作分区
#SBATCH -N 1                            #申请运算任务节点数
#SBATCH -o %j.out                       #输出日志的文件名
#SBATCH –ntasks-per-node=30             #每个节点工作的cpu核数
#SBATCH -e %j.err                       #输出错误日志的文件名
module load apps/cst                    #激活cst环境
cst_design_environment -r -m 1.cst      #1.cst请改为实际任务用例

提交作业:

sbatch singularity_job.sh

多节点并行计算(MPI计算)

注意

由于授权限制,目前最多只支持4个节点并行计算。

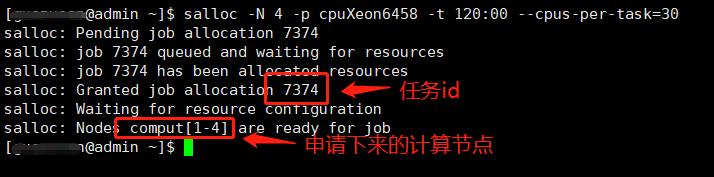

  1. 申请计算节点,记录好任务id及计算节点清单

    #申请命令及参数说明,以下命令大意为:
    #在cpuXeon6458分区,申请4个节点,每个节点申请30个cpu核(即合共120个核),占用2小时
    salloc -N 4 -p cpuXeon6458 -t 120:00 --cpus-per-task=30
    #-N <节点数量>
    #--cpus-per-task=<单进程 CPU 核心数>
    #-t <最长运行时间>, 可不填,代表一直占用
    #-p <使用的分区>

    ../../../_images/cst9.jpg

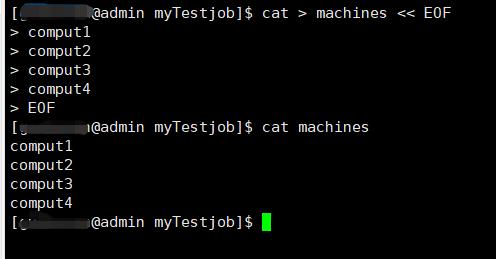

  2. 利用nano/vi等文本工具,把申请到的计算节点名称写入一个文本文件(文件名自定),本例中文件名为machines。也可参考以下命令进行录入。

    #第一行中间的machines为文件名,可以自定义。
    #comput1-4为申请到的计算节点名称,以实际申请情况为准。
    cat > machines << EOF
    comput1
    comput2
    comput3
    comput4
    EOF

    ../../../_images/cst10.jpg
  3. 登录计算节点,并加载运行环境

    #登录到申请下来的任一计算节点,本例中为comput1,并加载运行环境
    ssh comput1
    module load apps/cst

  4. 执行多节点并行计算命令,保证任务文件(以实际为准,本例为1.cst)和计算节点清单文件都在当前同一目录。

    cst_design_environment -withmpi -machinefile=machines -m -r 1.cst
    #-withmpi参数,启用mpi计算
    #-machinefile=machines,参与mpi计算的节点清单,其中machines为第2步中整理的文件名
    #1.cst,为运算任务文件,以实际为准

  5. 运行结束后,需要把申请到的计算节点释放,否则会一直收费。

    #7374为第一步记录下来的任务id,若忘记可通过squeue命令查询
    scancel 7374


GUI图形界面

web界面操作:

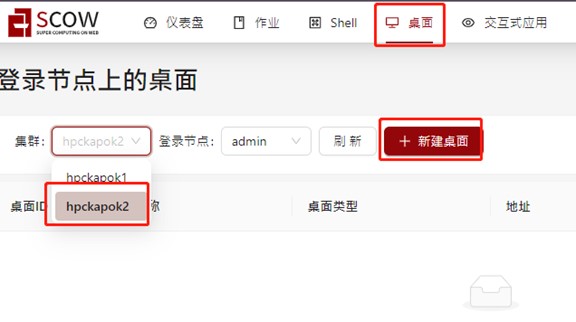

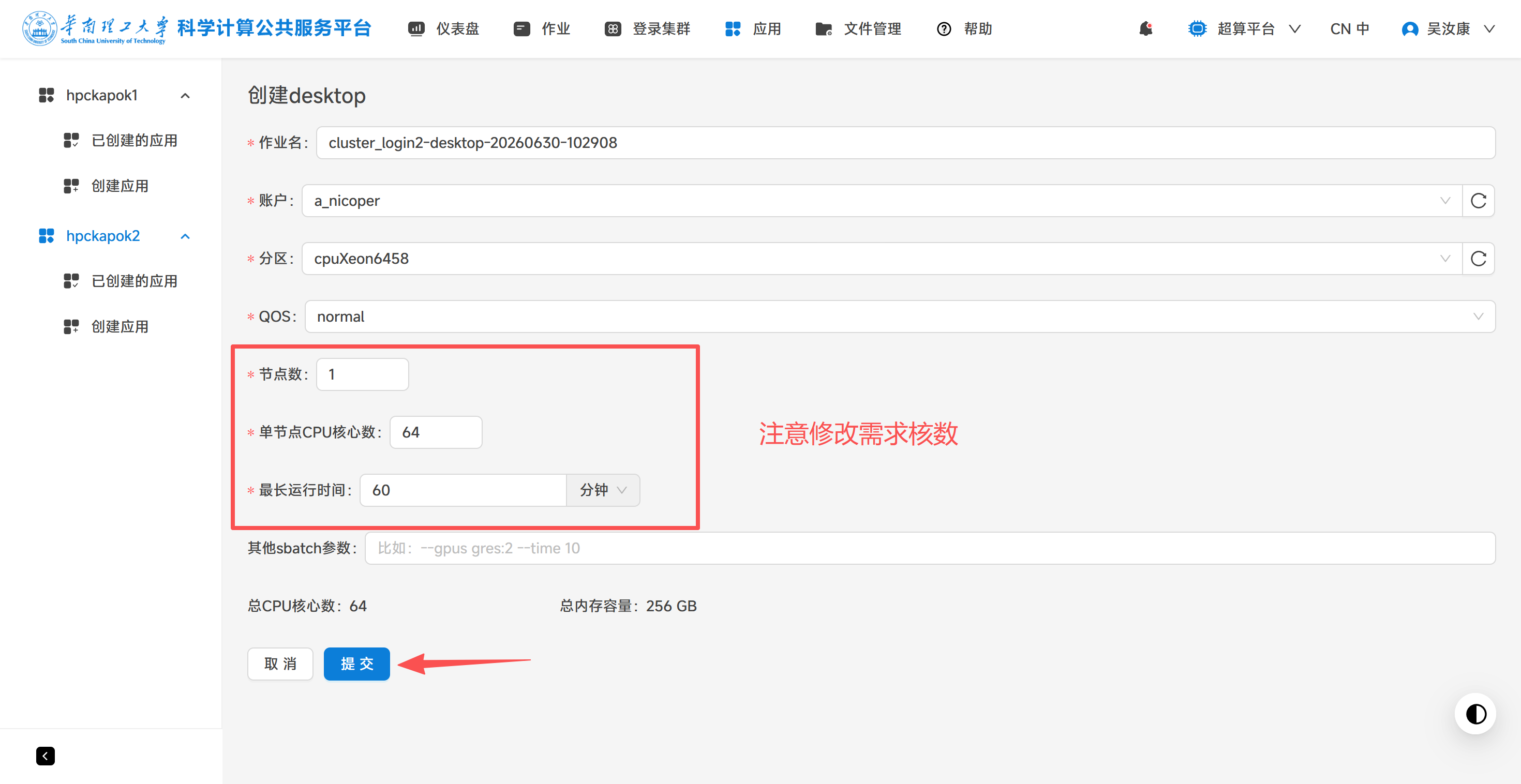

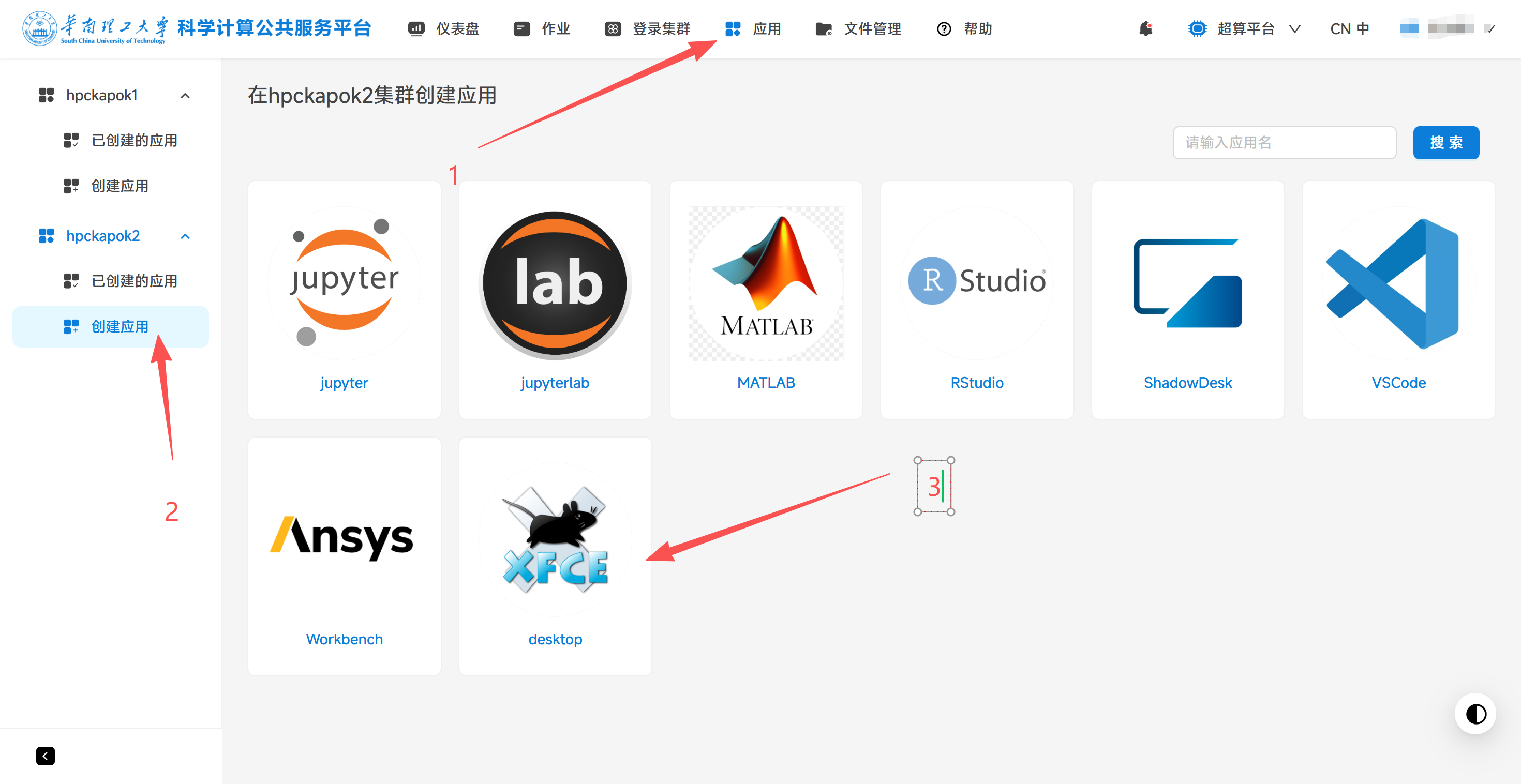

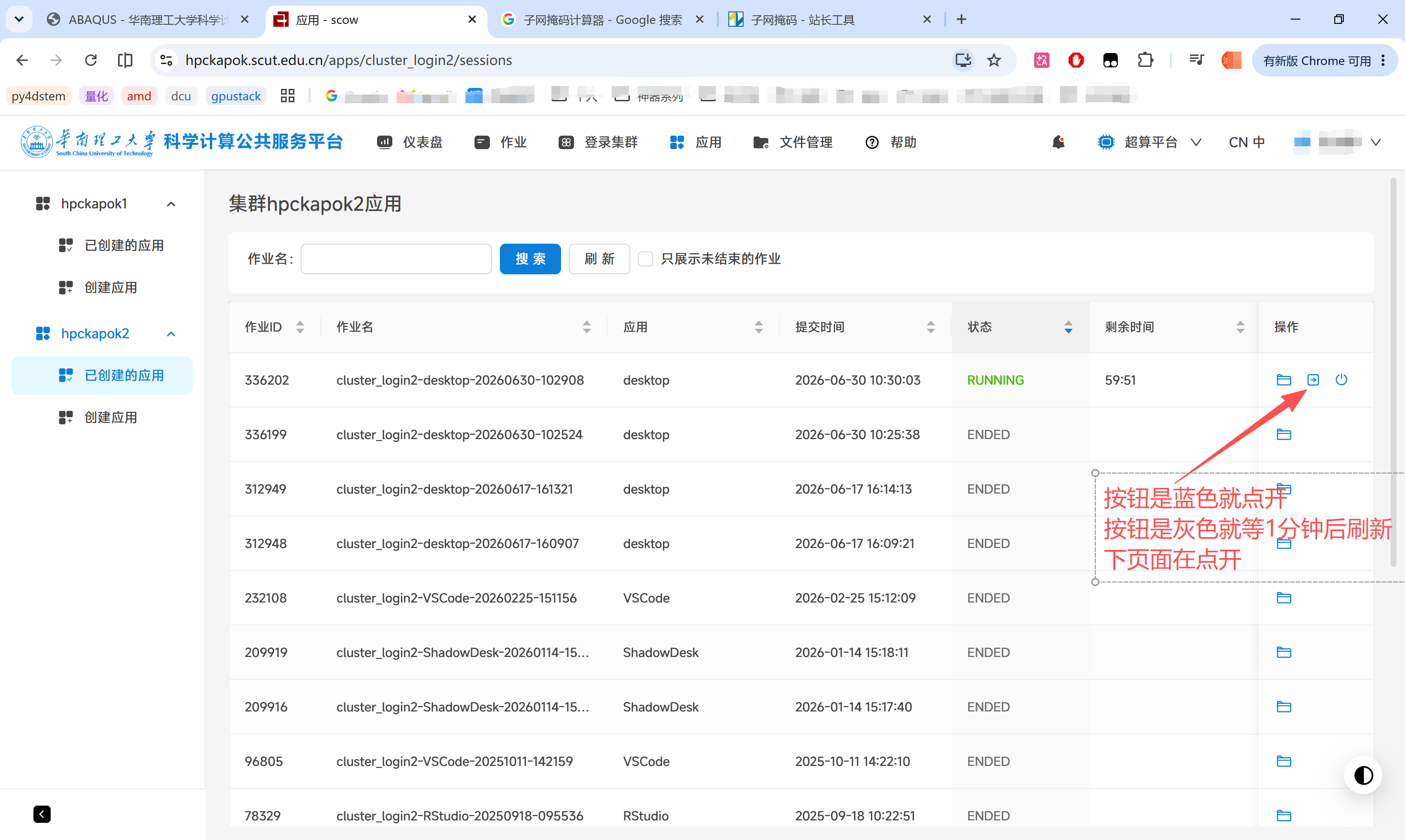

  1. 登录主门户https://hpckapok.scut.edu.cn,创建并进入桌面环境

    ../../../_images/cst1.jpg

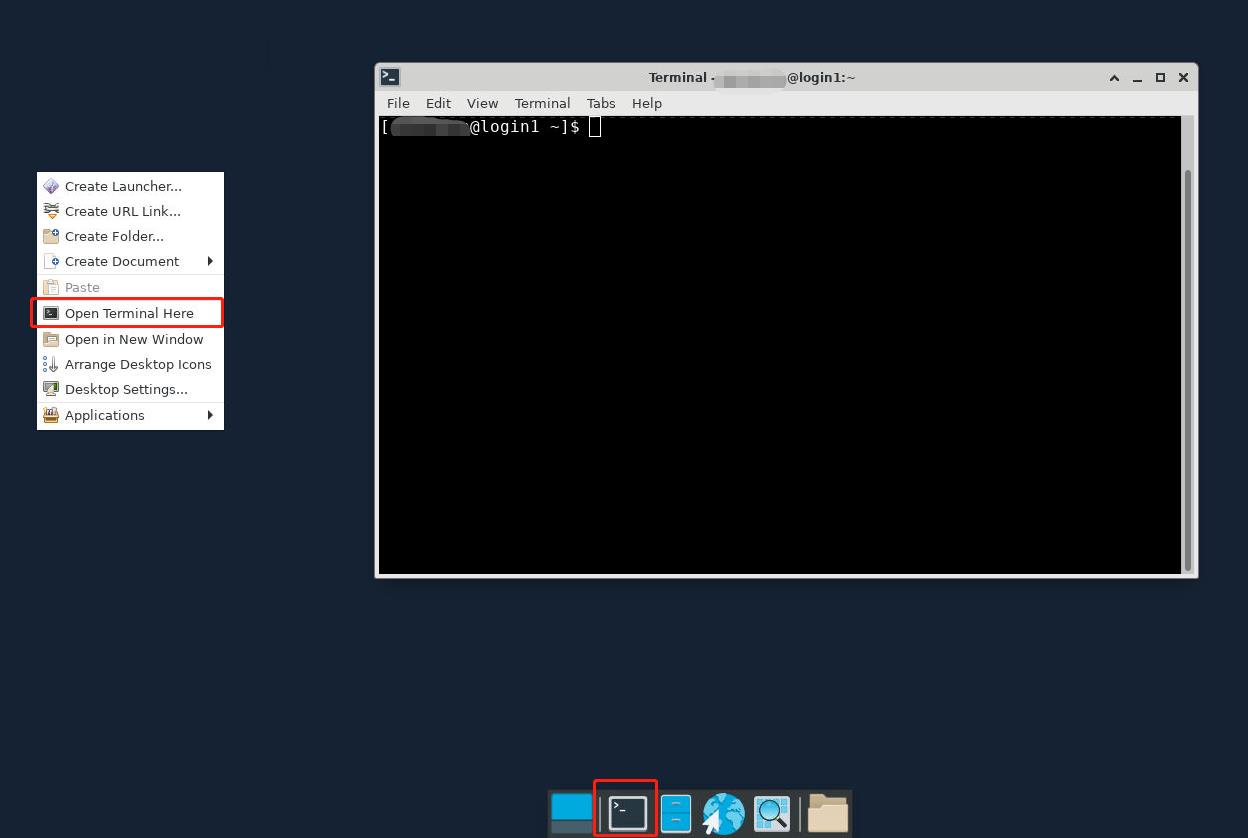

  2. 可通过多种方式打开终端命令行。右键菜单选择,或下方图标都可以

    ../../../_images/cst2.jpg
  3. 在终端输入以下命令申请计算资源

    #申请命令及参数说明
    salloc -N 1 -p cpuXeon6458 -t 60:00 --cpus-per-task=30
    #-N <节点数量>
    #--cpus-per-task=<单进程 CPU 核心数>
    #-t <最长运行时间>
    #-p <使用的分区>

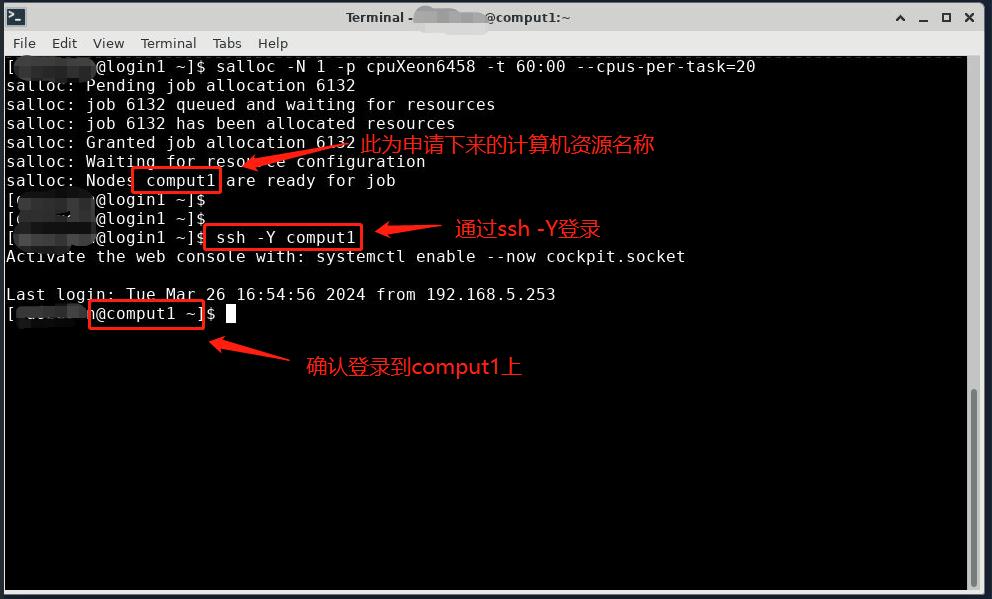

  4. 确认申请到的资源名称,并通过"ssh -Y"登录

    ../../../_images/cst3.jpg

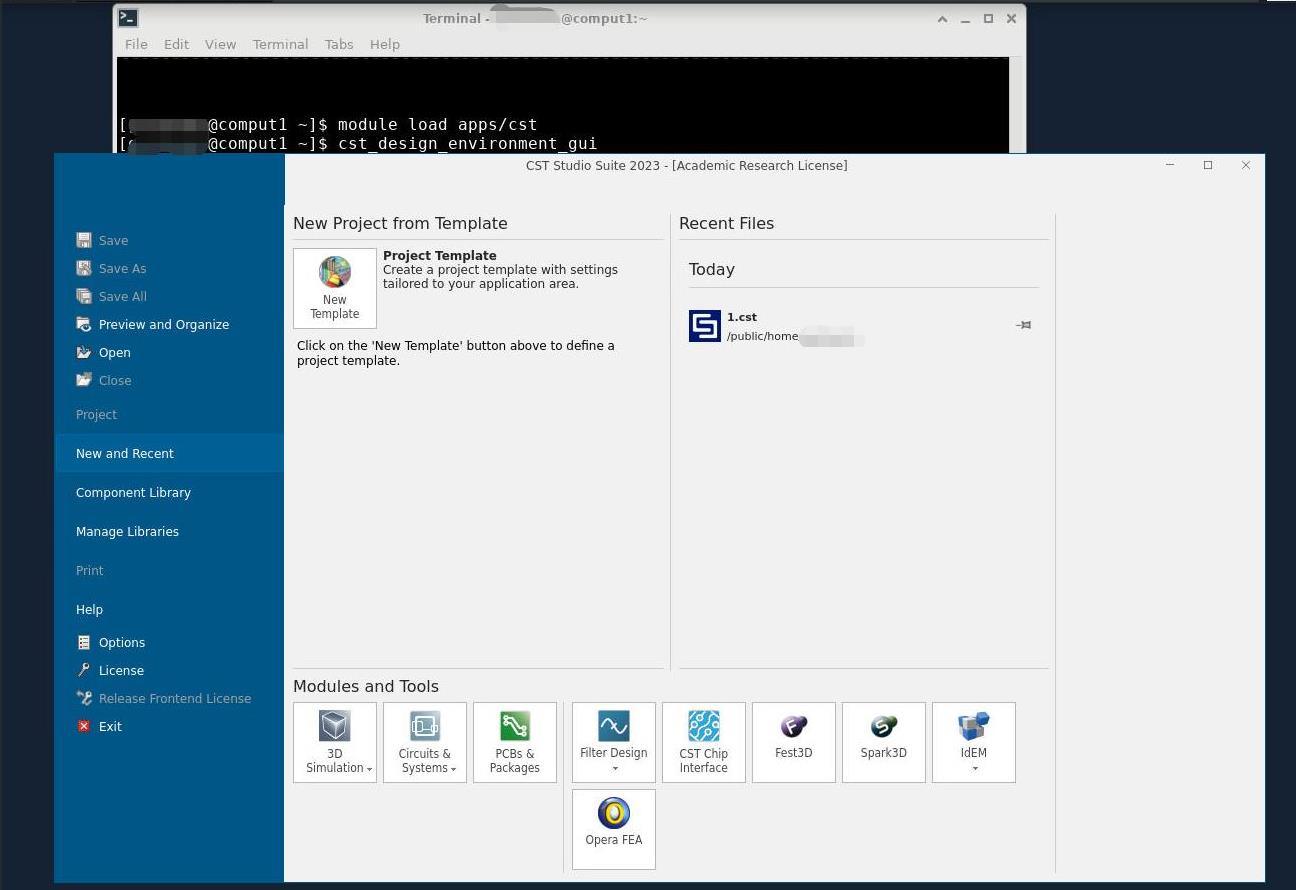

  5. 在终端输入以下命令加载环境并启动应用

    module load apps/cst
    cst_design_environment_gui

    ../../../_images/cst4.jpg

ssh客户端操作:

注意

通过ssh客户端启用的gui程序,虽然操作界面在本地系统,但程序上操作读、写的文件都是远程服务端的路径。

只要支持x-server的ssh客户端都可以,以下以MobaXterm为例说明

  1. 下载并安装MobaXterm,过程略。下载页面

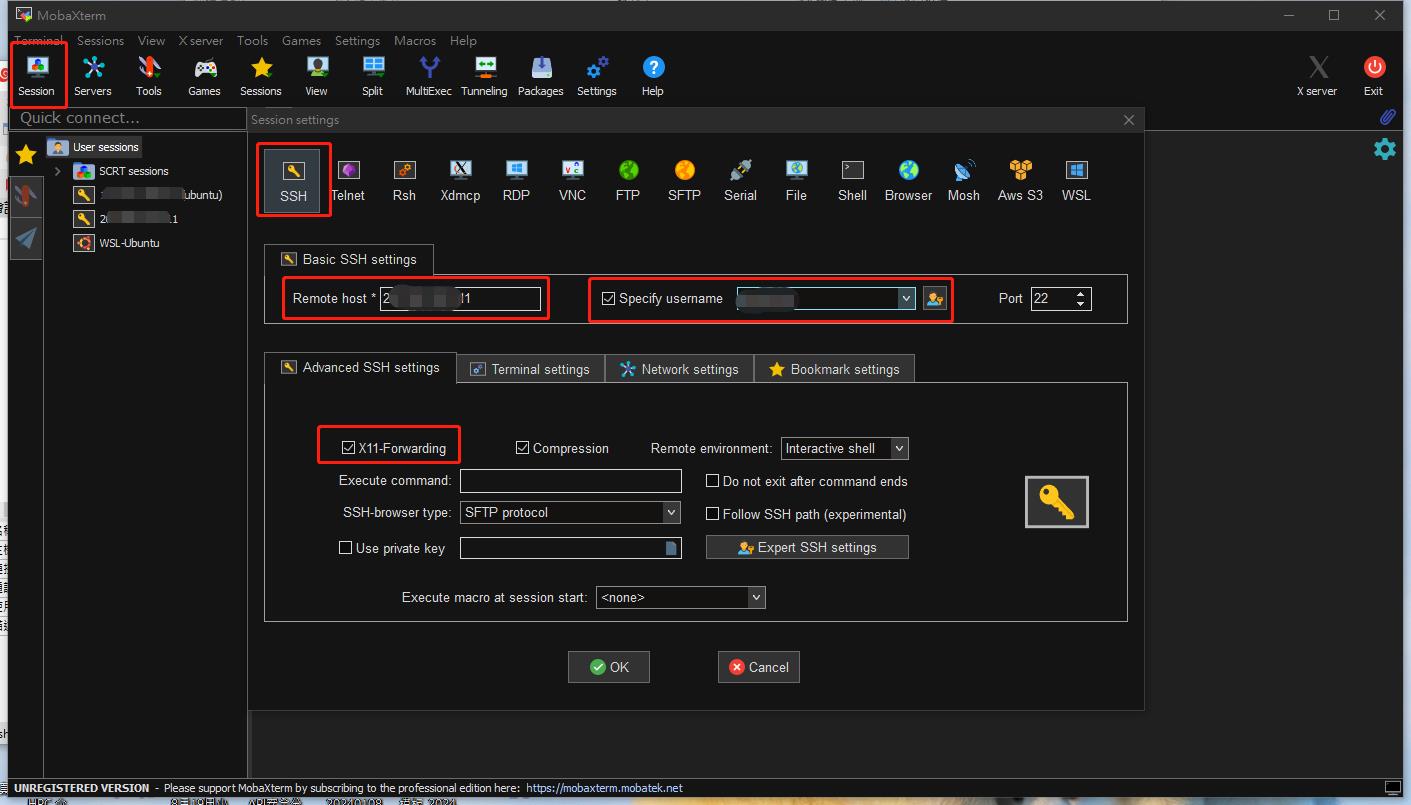

  2. 启动MobaXterm,新建ssh连接,输入login节点信息,勾选X11-Forwarding

    ../../../_images/cst5.jpg

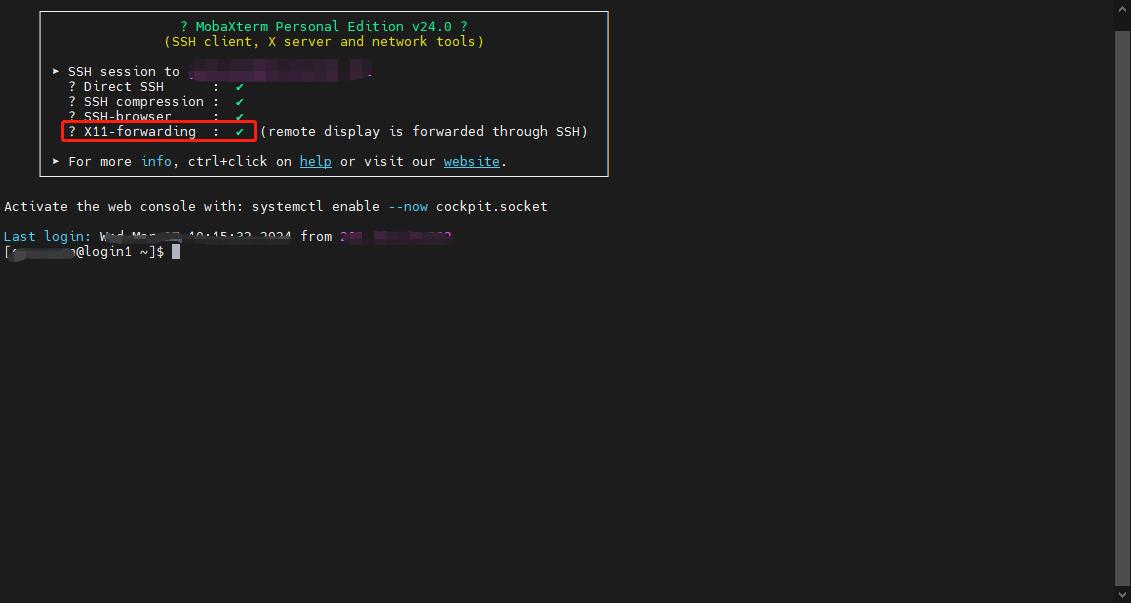

  3. 登录login节点,确认X11-forwarding启用

    ../../../_images/cst6.jpg
  4. 在ssh客户端输入以下命令申请计算资源

    #申请命令及参数说明
    salloc -N 1 -p cpuXeon6458 -t 60:00 --cpus-per-task=30
    #-N <节点数量>
    #--cpus-per-task=<单进程 CPU 核心数>
    #-t <最长运行时间>
    #-p <使用的分区>

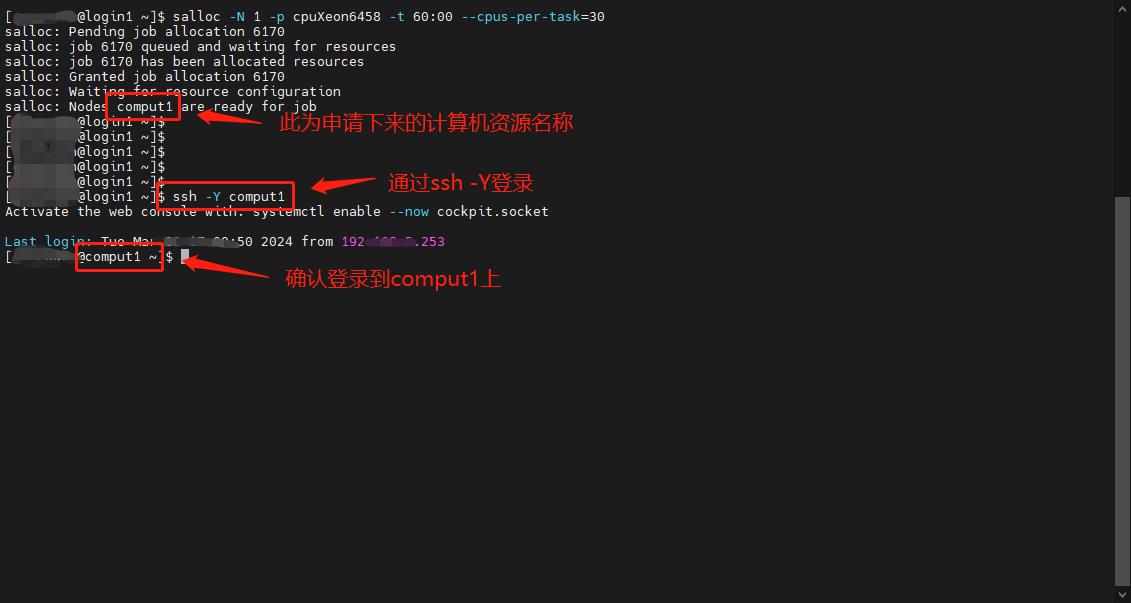

  5. 确认申请到的资源名称,并通过"ssh -Y"登录

    ../../../_images/cst7.jpg

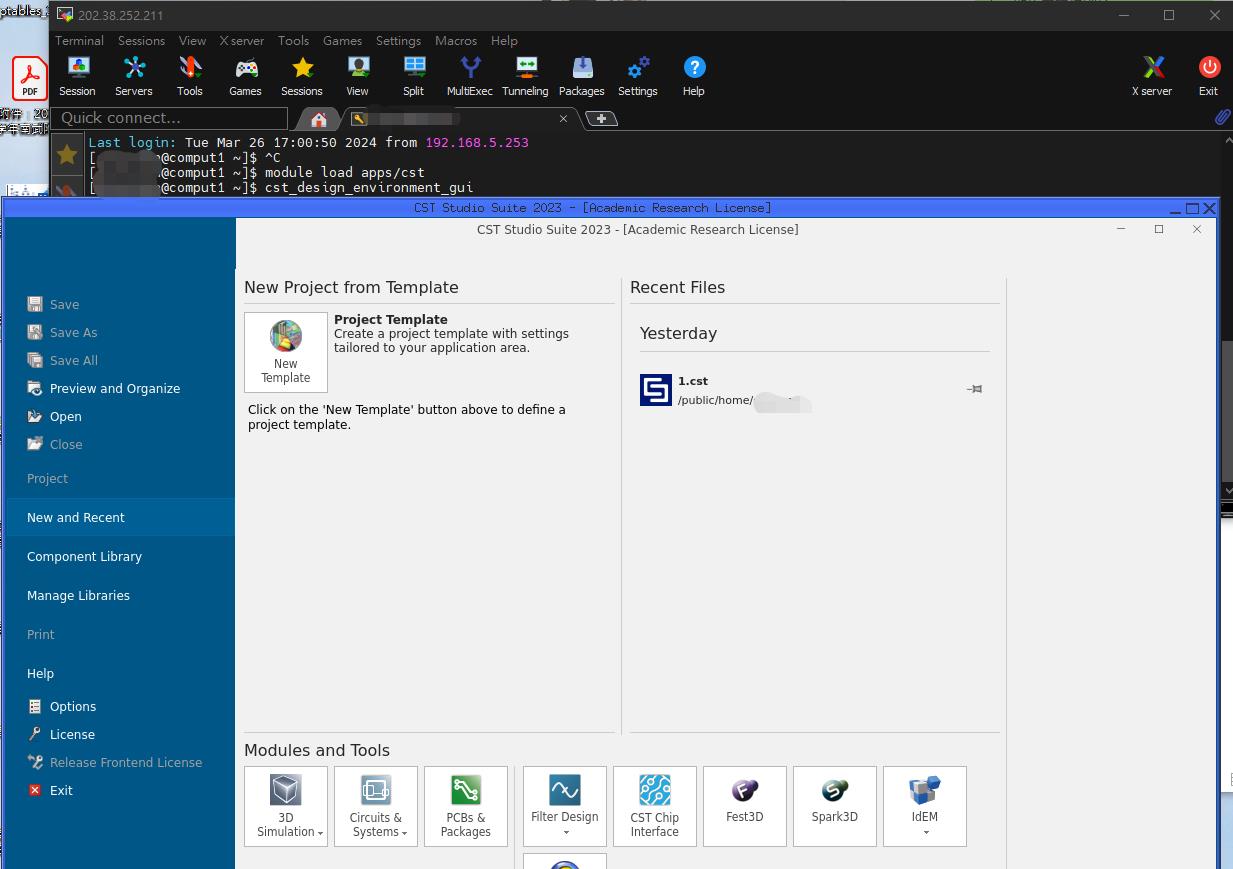

  6. 在终端输入以下命令加载环境并启动应用

    module load apps/cst
    cst_design_environment_gui

    ../../../_images/cst8.jpg

论文致谢模板

 (中文)本研究工作得到得到了华南理工大学科学计算公共服务平台的支持;

 (英文)This work is partially supported by High Performance Computing Platform of South China University of Technology.
