STARCCM

简介

STAR-CCM+ 是 Siemens Digital Industries Software 开发的计算流体动力学（CFD）软件，广泛应用于航空航天、汽车、能源和生物医学等领域。它具有多物理场模拟能力，包括流体动力学、传热和固体力学，提供用户友好的界面、高效的求解器和强大的网格生成与后处理功能。STAR-CCM+ 能够帮助工程师优化设计，提高性能和效率。

安装环境

序号

集群

平台

版本

位置

安装方式

1

hpckapok2

CPU

2024

/public/software/apps/starccm-2406（学习版）

软件包安装

警告

此软件非正式版本，仅供学习使用，不得用于发布论文，商业用途。

使用方法

web平台提交

1.登录SCOW平台，并创建桌面

../../../_images/matlab1.jpg

2.在桌面中打开终端

../../../_images/matlab2.jpg

3.在终端申请计算节点资源，申请资源命令如下

# 申请资源命令例子，申请一个节点、gpuA800资源分区、使用时长60分钟、32核
$ salloc -N 1 -p cpuXeon6458 -t 60:00 --cpus-per-task=32

命令行参数解释：

-N <节点数量>
--cpus-per-task=<单进程 CPU 核心数>
--gres=gpu:<单节点 GPU 卡数>
-t <最长运行时间>
-p <使用的分区>
--qos=<使用的 QoS>

4.根据分配的计算节点，使用 ssh -Y <计算节点> 登录至计算节点。例如下图，分配的节点为comput1，则命令为： ssh -Y comput1

../../../_images/abaqus1.jpg

5.输入以下命令打开窗口

1.加载module环境变量

# module load apps/starccm-2406/2406

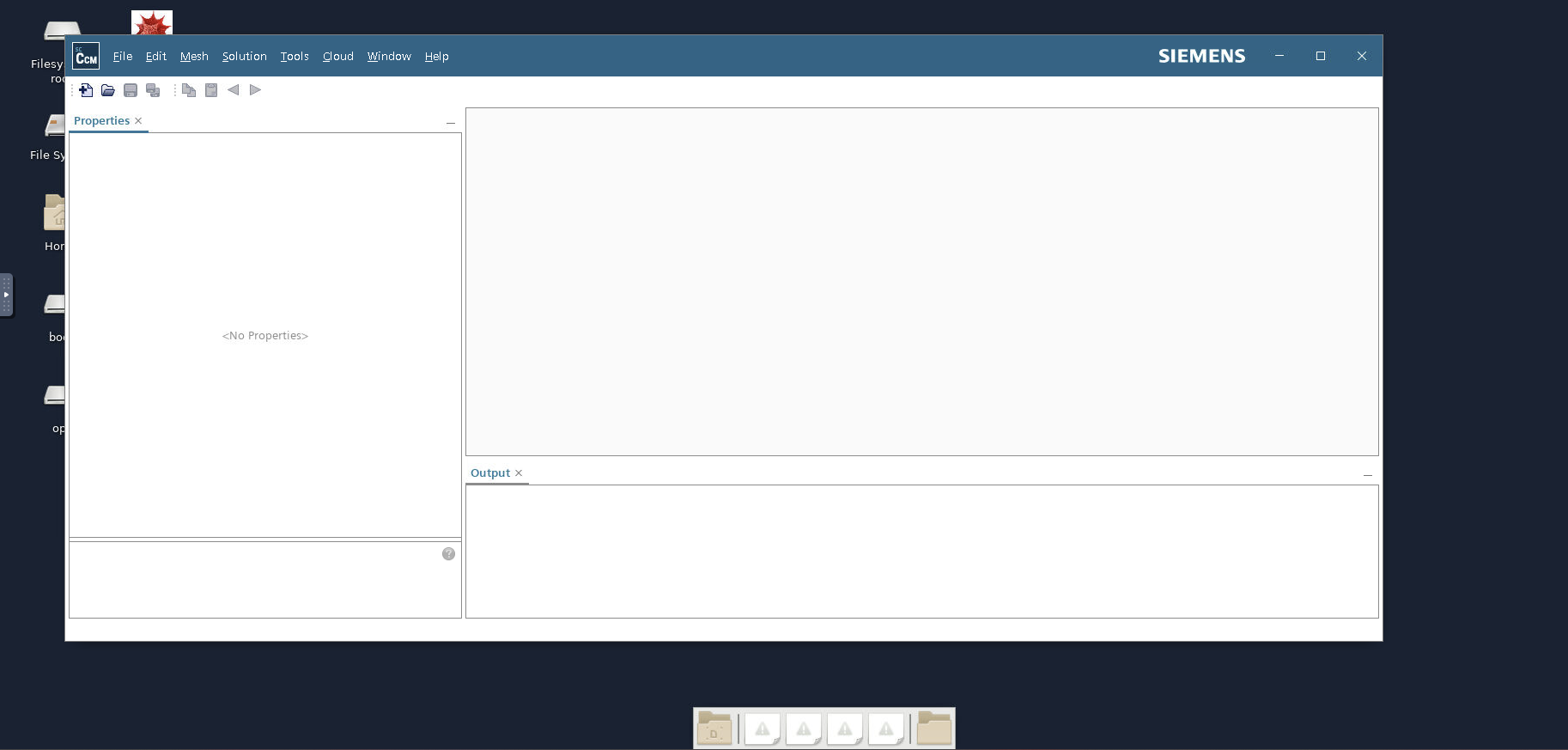

# starccm+   打开软件
../../../_images/starccm.jpg

使用命令行提交计算

$ salloc -N 1 -p cpuXeon6458 -t 60:00 --cpus-per-task=32 # 申请节点

$ module load apps/starccm-2406/2406 # 加载module环境模块

$ cd ~/path/mystarccmjob   # cd 到作业目录下

$ starccm+ -batch <job.sim> -np 32 # 输入以下参数进行计算 -np 后面跟的核数按自身需求更改

Contributor：Mr. Yang

最后更新: 2025 年 06 月 30 日
