COMSOL¶

简介¶

Comsol 是一款基于物理场的模拟和仿真软件。供专业人员精确分析各个工程领域的设备、工艺和流程。包含结构力学模块、化学工程模块、热传递模块、CAD导入模块、地球科学模块、射频模块等。可实现从几何建模、材料参数和物理场设置，求解到结果处理的所有仿真步骤。

安装环境¶

使用方法¶

web平台提交¶

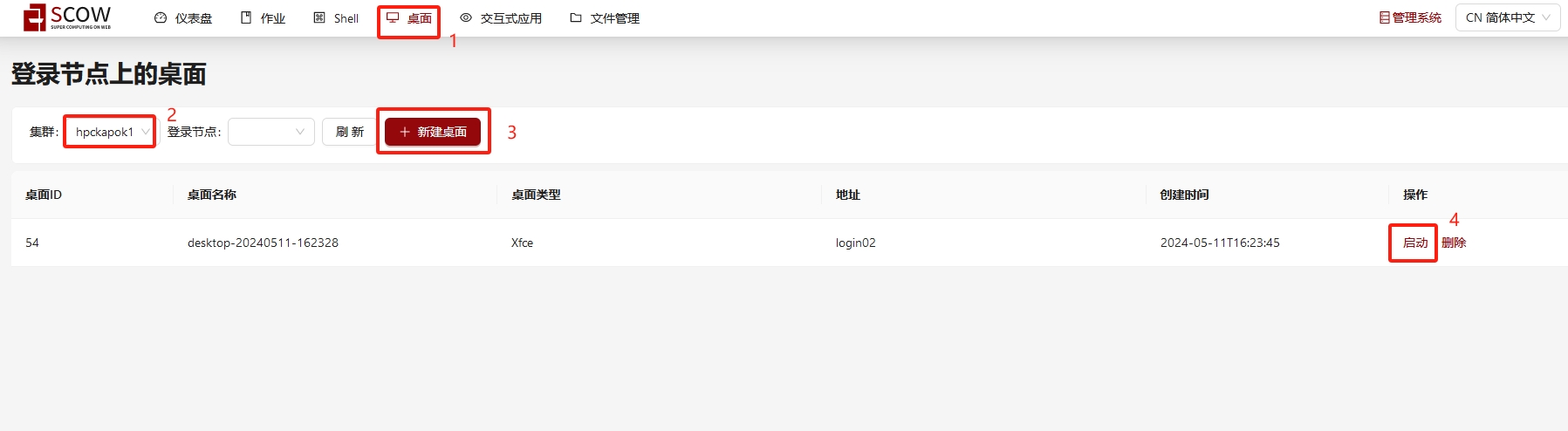

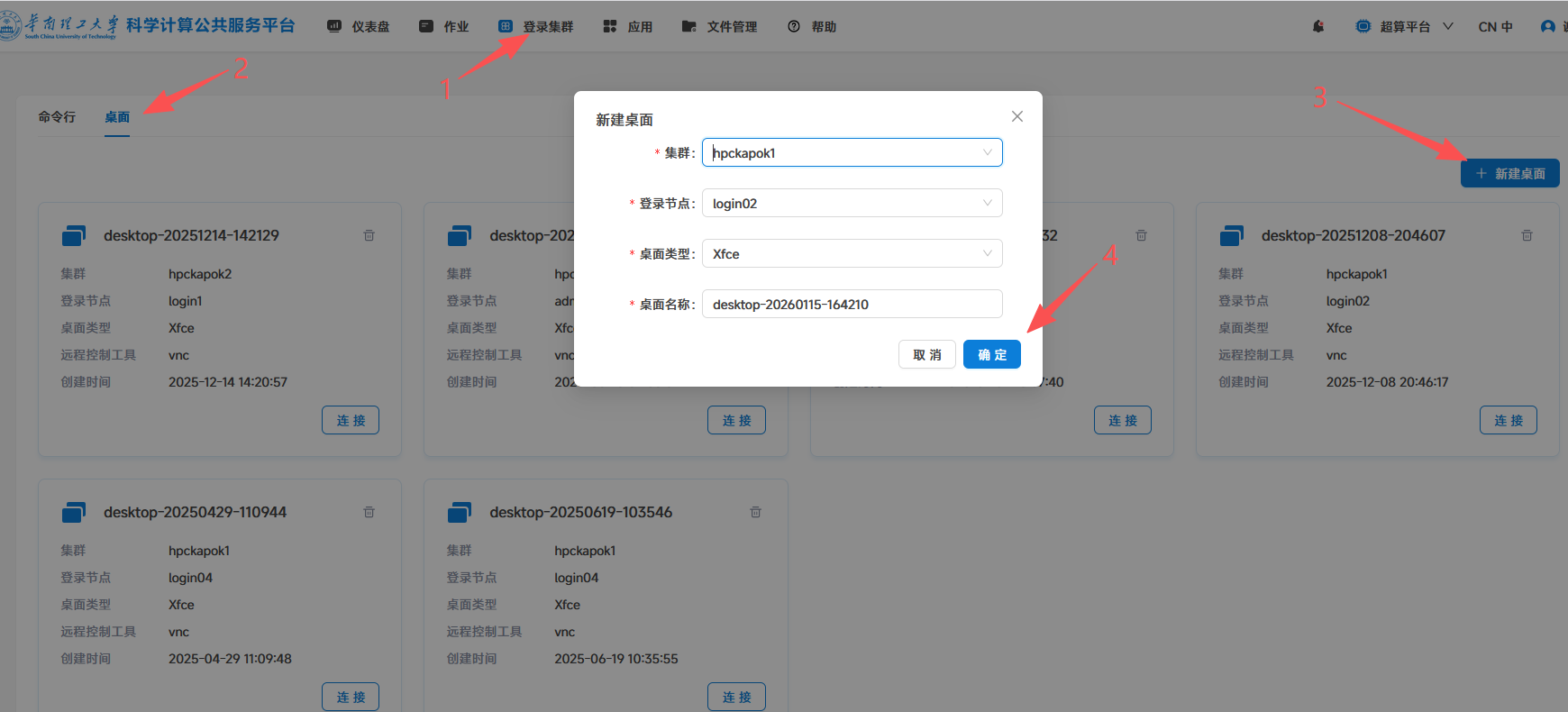

1.登录SCOW平台，并创建桌面

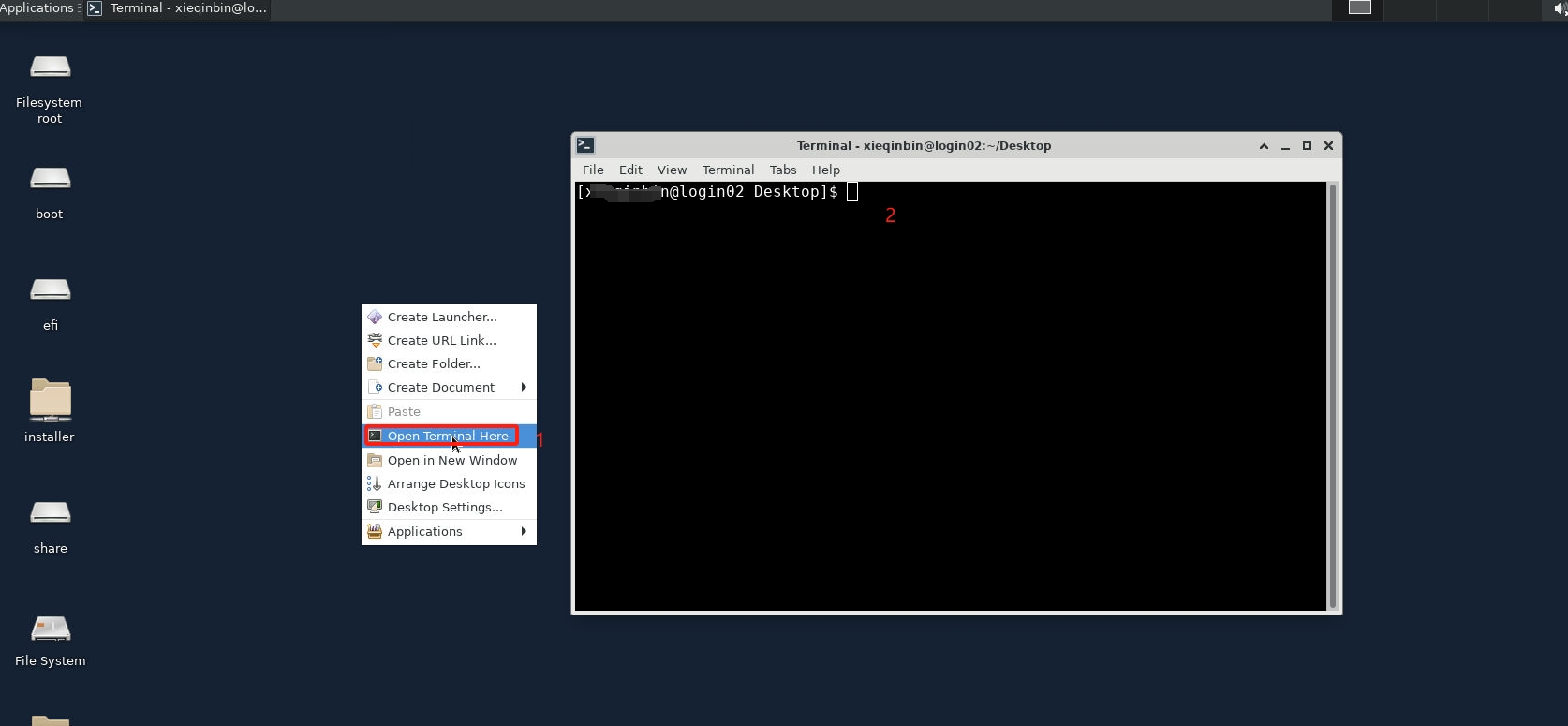

2.在桌面中打开终端

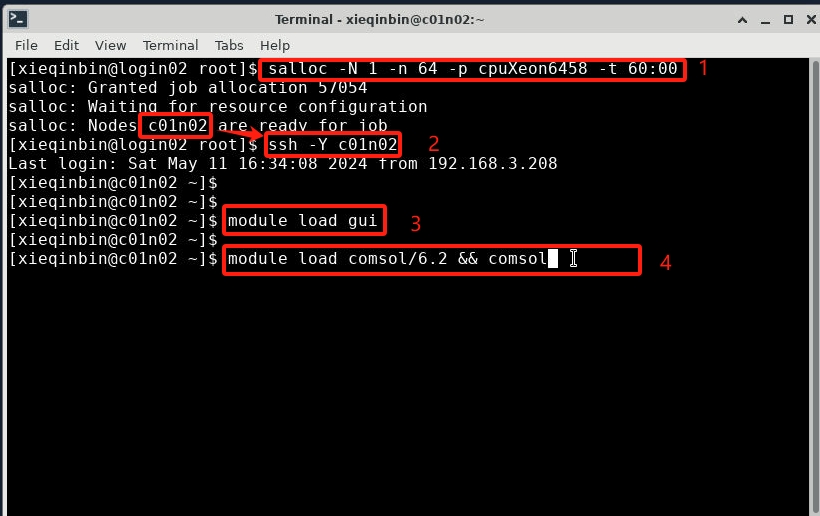

3.在终端申请计算节点资源，申请资源命令如下

# 申请资源命令例子，申请一个节点、cpuXeon6458资源分区、使用时长60分钟、64核
$ salloc -N 1 -n 64 -p cpuXeon6458 -t 60:00

命令行参数解释：

-N <节点数量>
-n 核心数
--cpus-per-task=<单进程 CPU 核心数>
--gres=gpu:<单节点 GPU 卡数>
-t <最长运行时间>
-p <使用的分区>
--qos=<使用的 QoS>

4.根据分配的计算节点，使用 ssh -Y <计算节点> 登录至计算节点。例如下图，分配的节点为c01n02，则命令为： ssh -Y c01n02

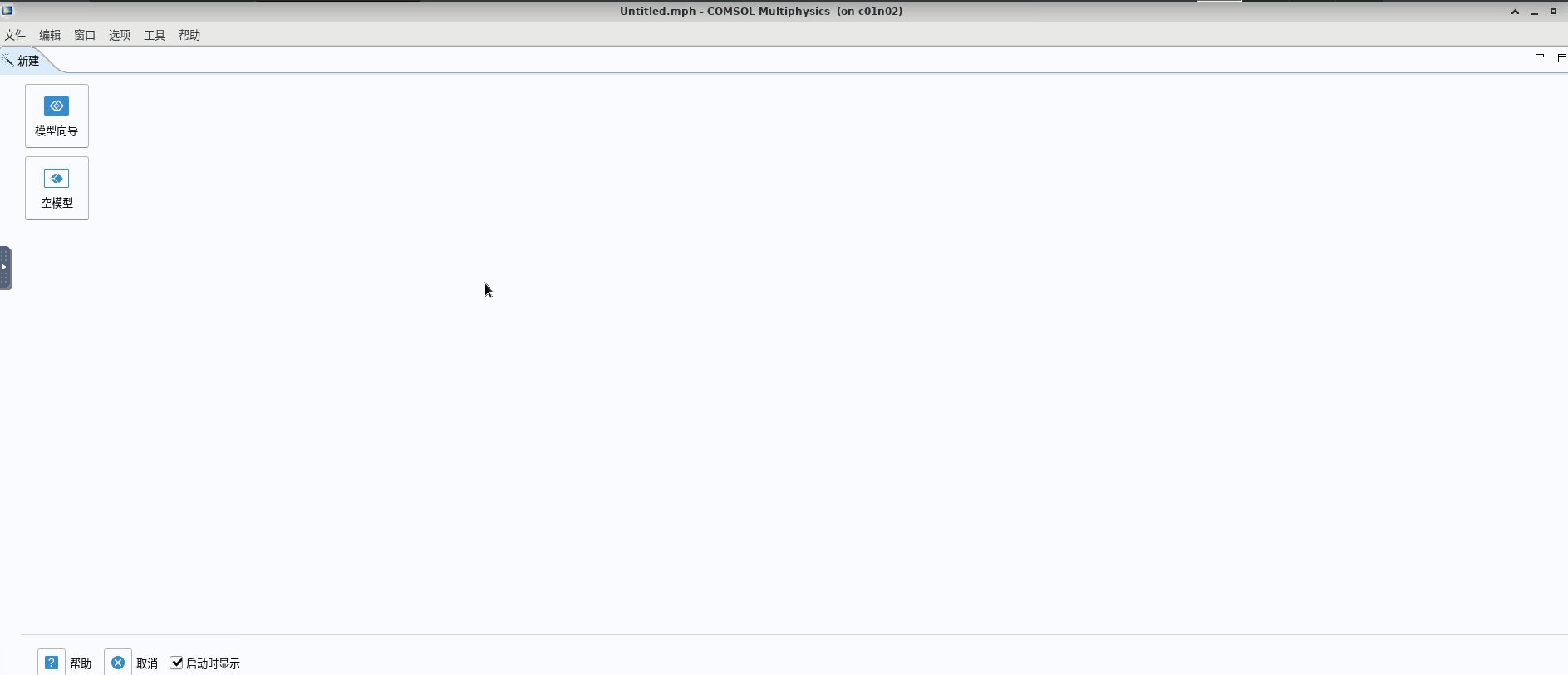

5.登录到计算节点后使用命令 module load gui ， module load comsol/6.2 && comsol ，（或使用 module load comsol/6.2_stu && comsol ）即可启动comsol

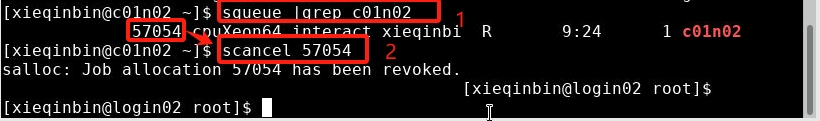

6.任务完成后关闭应用，使用 squeue |grep c01n02 查看作业状态，使用 scancel <JOBID> 删除作业, 以免产生多余计费

如何使用comsol with matlab¶

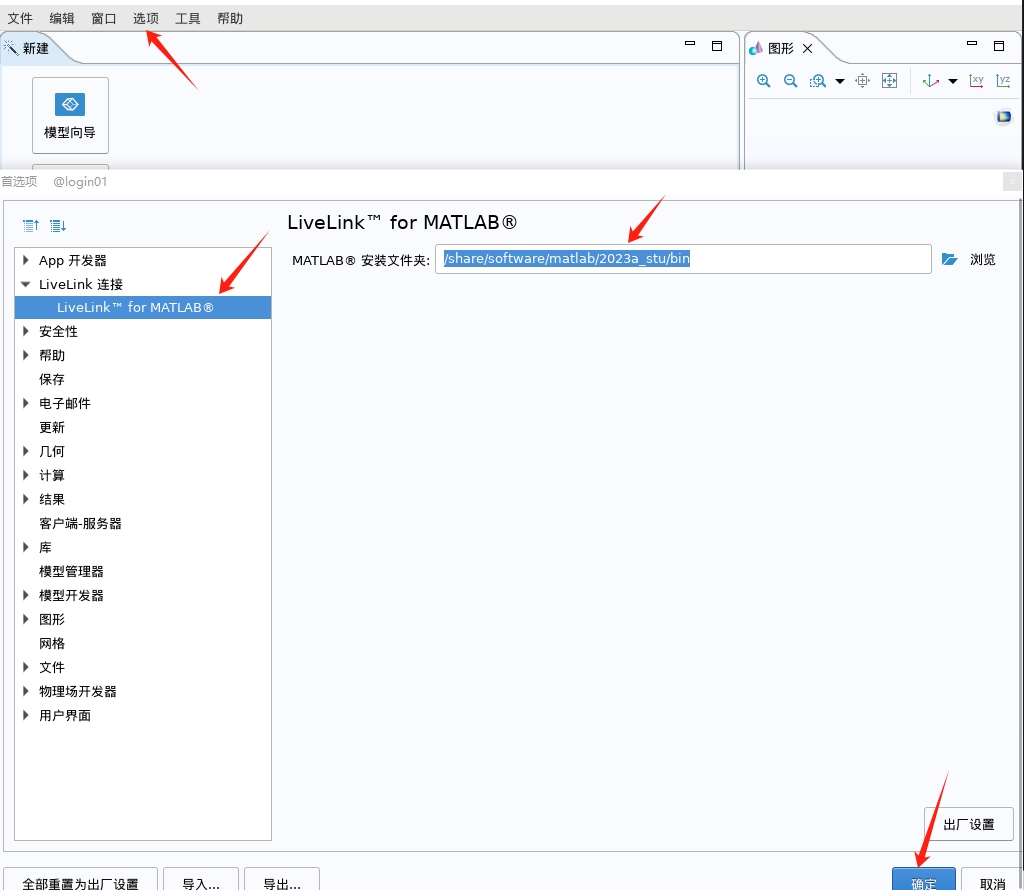

1.目前可在c02n[01-12],c04n[01-12]申请使用，配置comsol with matlab，打开comsol软件，点击选项后的首选项，在LiveLink连接中的LiveLink for MATLAB输入matlab的安装文件夹

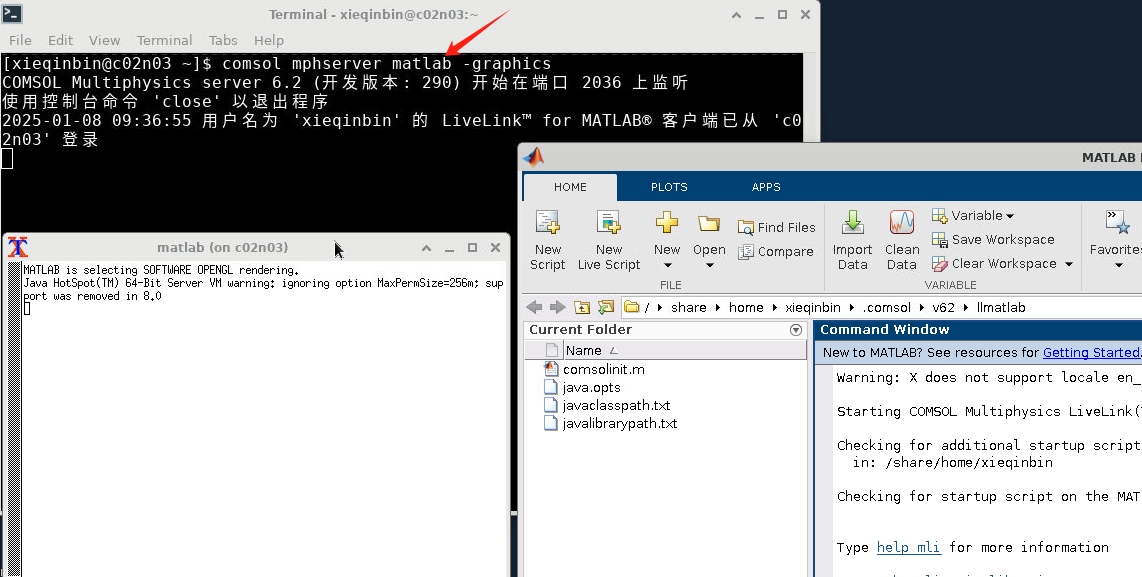

2.重新打开comsol软件客户端，输入comsol mphserver matlab -graphics 打开comsol with matlab

slurm作业提交¶

1.编写comsol.slurm脚本

#!/bin/bash
#SBATCH --job-name=test
#SBATCH --mem-per-cpu=8G
#SBATCH --partition=cpuXeon6458
#SBATCH --nodes=1
#SBATCH --ntasks-per-node=64

module load comsol/6.2
ulimit -s unlimited
ulimit -l unlimited
export input="test.zh_CN.mph"
export inputfile=/share/home/licoadmin/comsol/$input  #作业文件所在目录
export tmpdir=/share/home/licoadmin/comsol/tmpdir   #临时文件所在目录
comsol batch -nn 1 -np 64 -inputfile $input -outputfile $input.out  -batchlog $input.log -tmpdir $tmpdir

2.使用sbatch comsol.slurm提交作业

参考资料¶

• COMSOL文档

• COMSOL手册

论文致谢模板¶

 （中文）本研究工作得到得到了华南理工大学科学计算公共服务平台的支持；

 （英文）This work is partially supported by High Performance Computing Platform of South China University of Technology.

Contributor：qbxie
